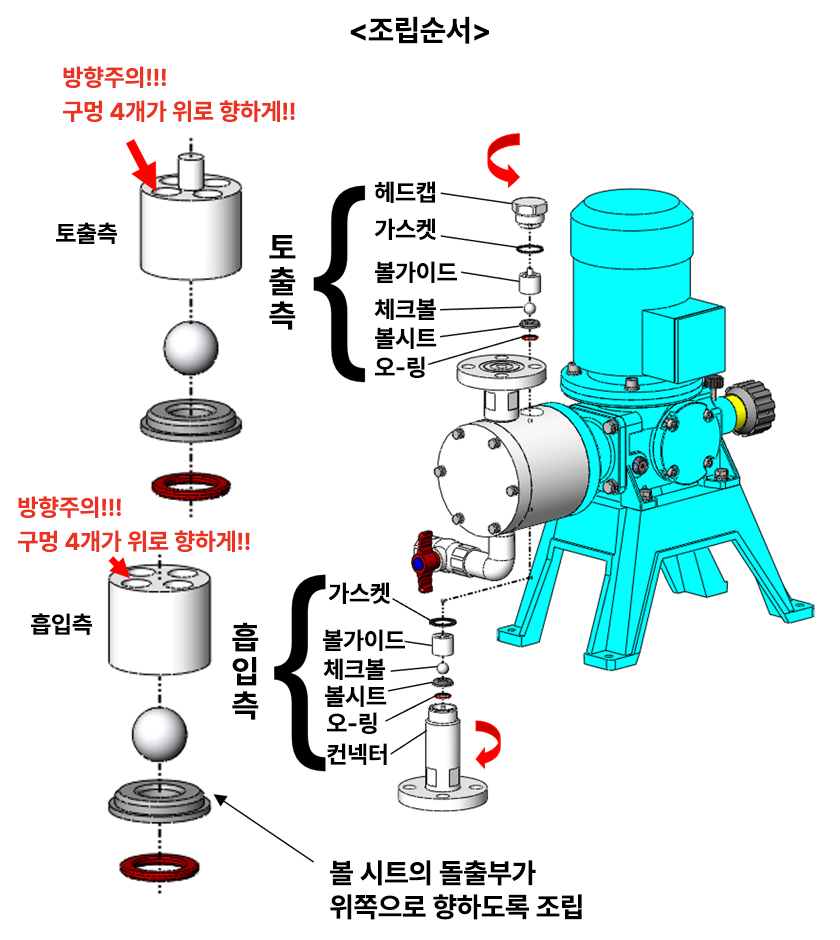

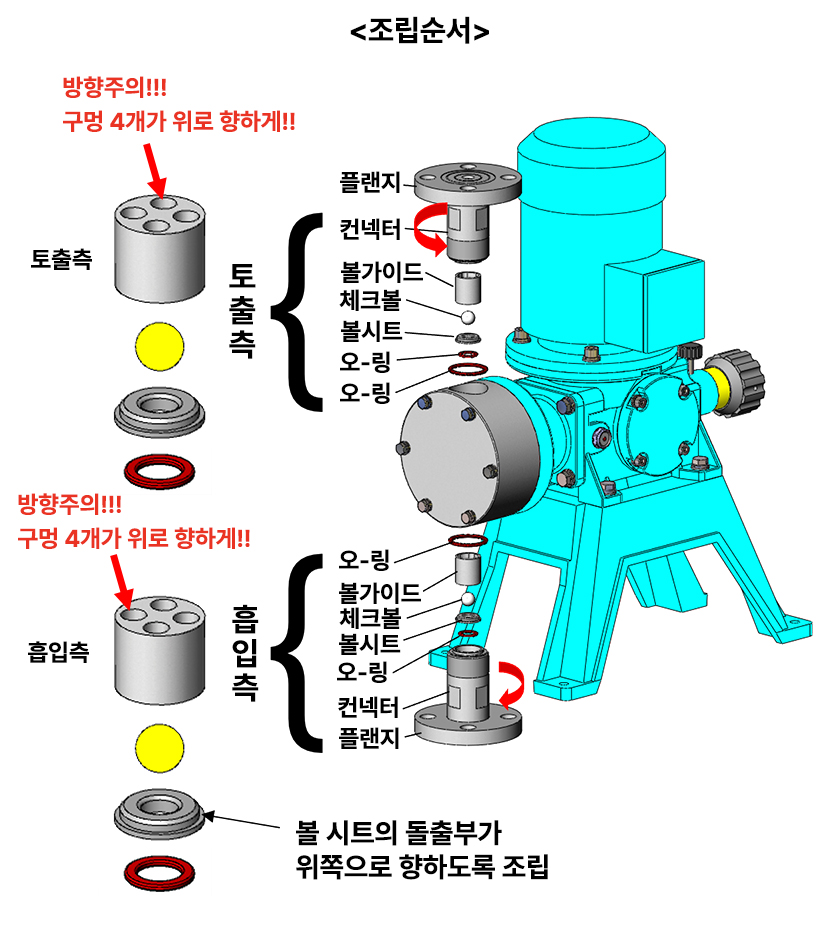

추정원인 1 당사에서 생산 및 판매하는 정량펌프는 왕복형 펌프로서 다이아프램의 전·후진 운동에 따라 펌프실 내부에서 진공 및 압력이 발생되어 약품을 흡입, 토출하게 되는데 흡입 및 토출측 체크볼과 볼시트 사이에 이물질이 누적되거나, 체크볼과 볼가이드 사이에 이물질이 끼어 체크볼의 상하운동을 방해하여 진공 및 압력을 만들어주지 못하기 때문에 약품의 이송이 안되는 경우가 대부분 입니다. 이때에는 아래의 그림을 참조하여 체크볼, 볼시트, 볼가이드를 분해하여 깨끗하게 세척한 후 다시 조립하여 운전하시기 바랍니다.
"J" 시리즈의 흡입측과 토출측의 볼가이드는 형상이 다릅니다 (토출측은 상부에 꼭지가 있음)
추정원인 2 당사에서 생산 및 판매하는 정량펌프는 왕복형 펌프로서 다이아프램의 전·후진 운동에 따라 펌프실 내부에서 진공 및 압력이 발생되어 약품을 흡입, 토출하게 되는데 흡입 및 토출측 체크볼과 볼시트 사이에 이물질이 누적되거나, 체크볼과 볼가이드 사이에 이물질이 끼어 체크볼의 상하운동을 방해하여 진공 및 압력을 만들어주지 못하기 때문에 약품의 이송이 안되는 경우가 대부분 입니다. 이때에는 아래의 그림을 참조하여 체크볼, 볼시트, 볼가이드를 분해하여 깨끗하게 세척한 후 다시 조립하여 운전하시기 바랍니다.
"G" 시리즈의 흡입측과 토출측의 볼가이드, 체크볼, 오링, 볼씨트는 공용 입니다.

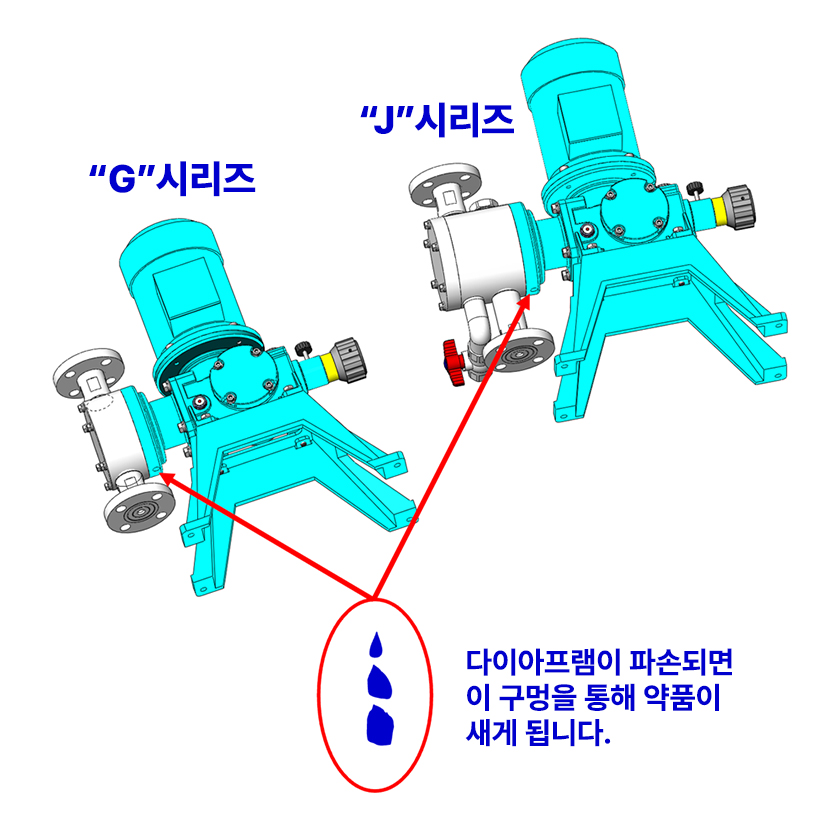

다이아프램이 파손된 경우에는 펌프헤드 뒤쪽에 있는 펌프 플랜지의 하단부에 있는 구멍으로 약품이 새게 됩니다. 따라서, 펌프를 분해하지 않아도 다이아프램이 파손 되었다는 것을 쉽게 알 수 있습니다. 다이아프램 교체시는 다음을 참고하시기 바랍니다.

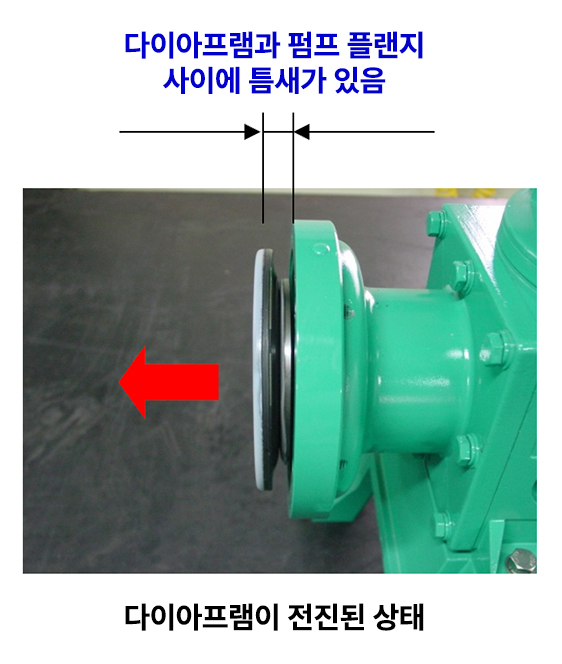

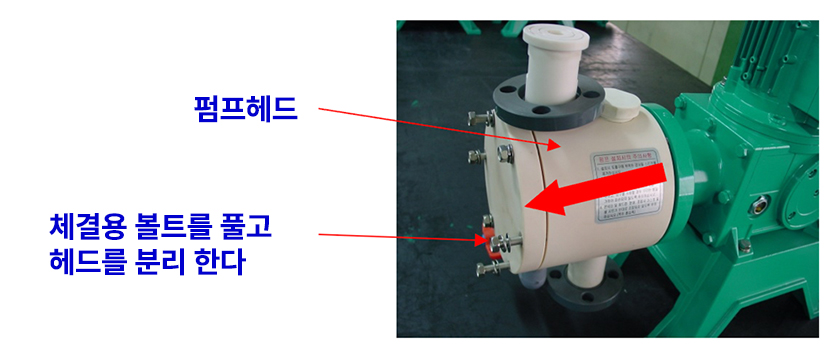

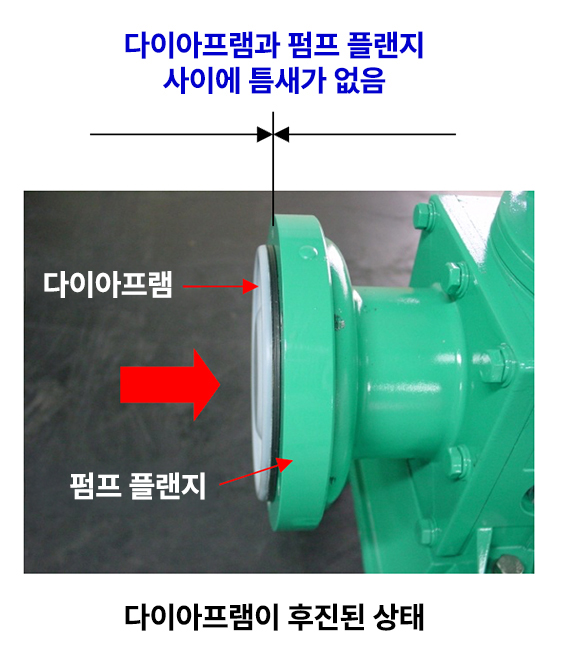

펌프 헤드를 분리하면 다이아프램이 보이는데 모터의 정지 위치에 따라 다이아프램이 후진된 상태 또는 전진된 상태가 될 수 있습니다. (아래그림 참조)

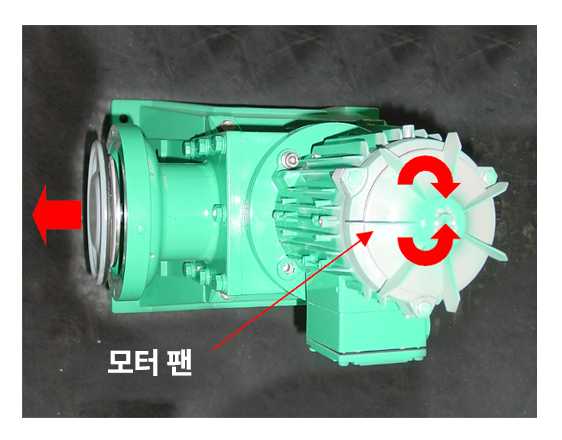

다이아프램이 후진된 상태로 정지된 경우에는 모터의 팬 커버를 분해한 후 팬을 왼쪽 또는 오른쪽 방향으로 계속 돌리면 다이아프램이 앞으로 돌출되게 됩니다. 이 상태로 정지 합니다.

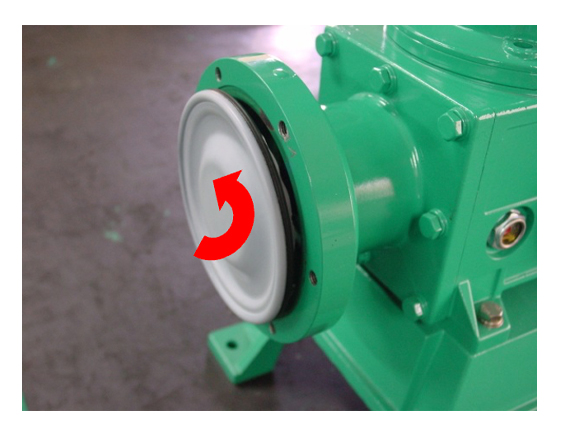

5) 다이아프램이 앞으로 돌출된 상태에서 다이아프램을 왼쪽으로 돌려 분해 한다.

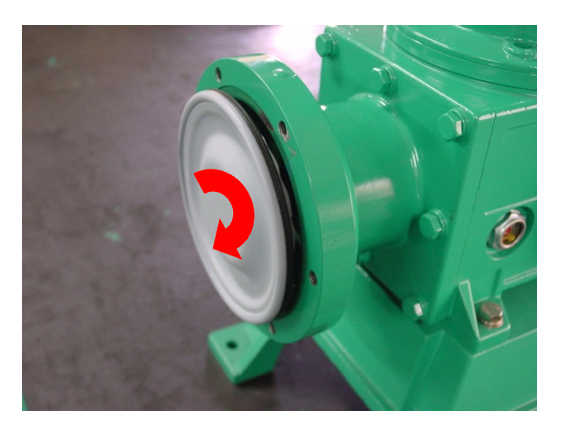

6) 다이아프램을 신품으로 교체한 후 다이아프램을 오른쪽으로 돌려 단단하게 고정 한다.

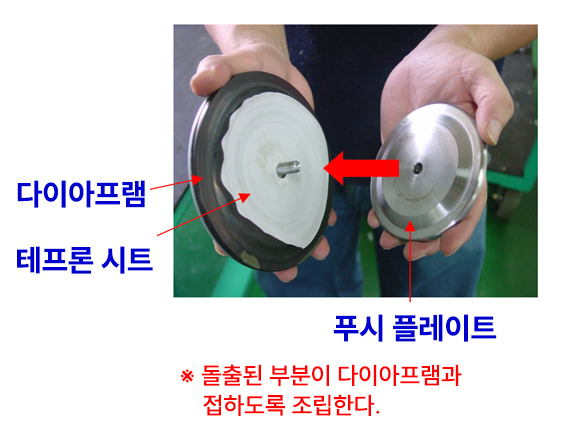

다이아프램이 교체시 다이아프램, 테프론 시트, 푸시플레이트를 순서대로 조립 한 다음 펌프에 조립하시기 바랍니다.

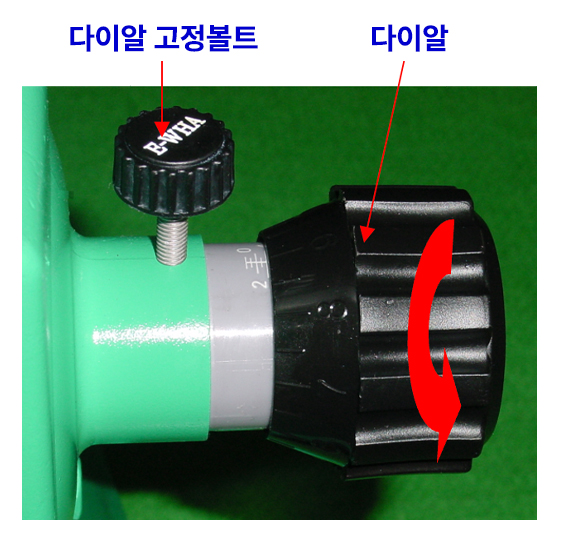

7) 다이알 고정 볼트를 풀고 다이알을 왼쪽 방향으로 돌려 스케일의 최대 눈금에 맞춘다(펌프헤드 조립전 다이아프램을 펌프 플랜지와 밀착시키기 위함).

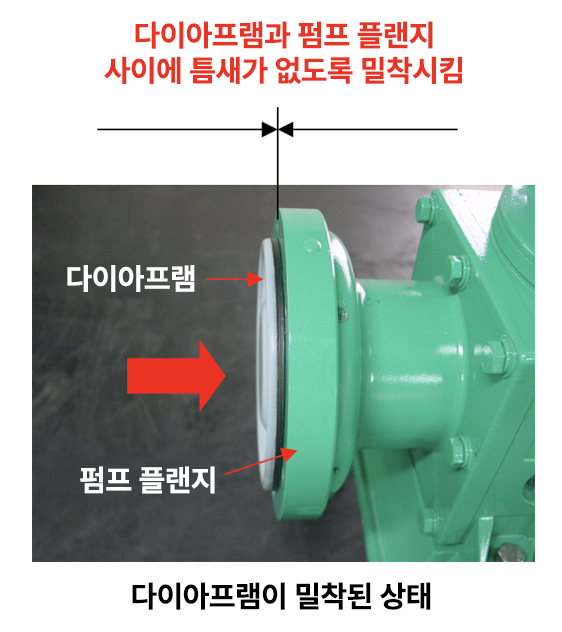

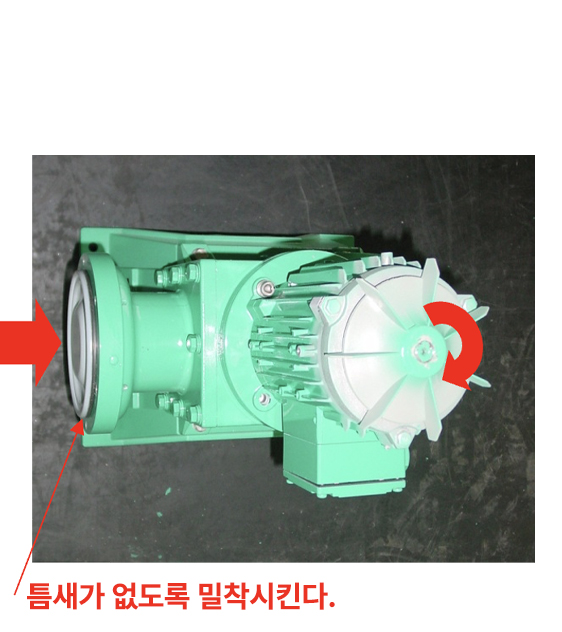

8) 신품 다이아프램을 조립한 다음 모터의 팬을 한쪽방향으로 돌려 다이아프램과 펌프 플랜지를 밀착 시킨다.

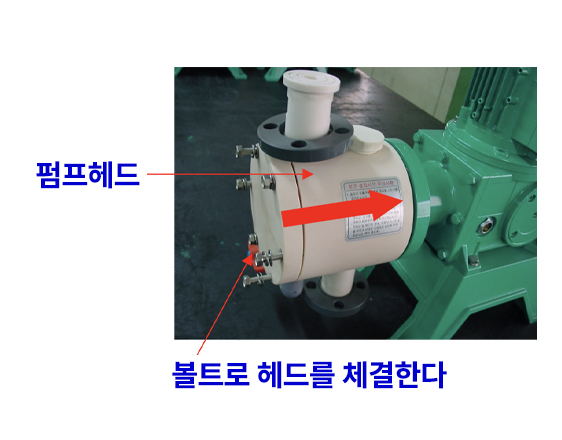

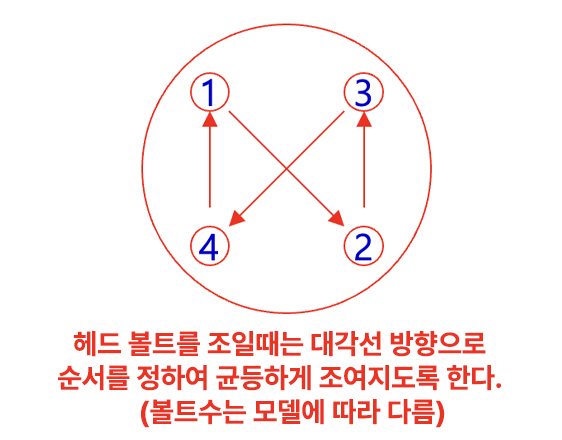

9) 다이아프램이 펌프 플랜지에 밀착된 상태에서 펌프 헤드를 조립한다.

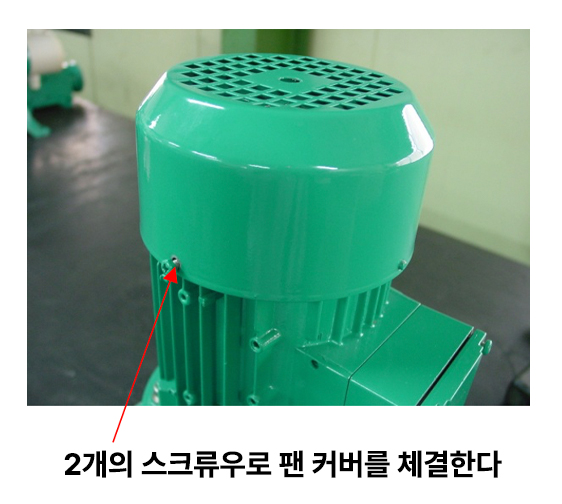

10) 모터의 팬 커버를 부착한다.
