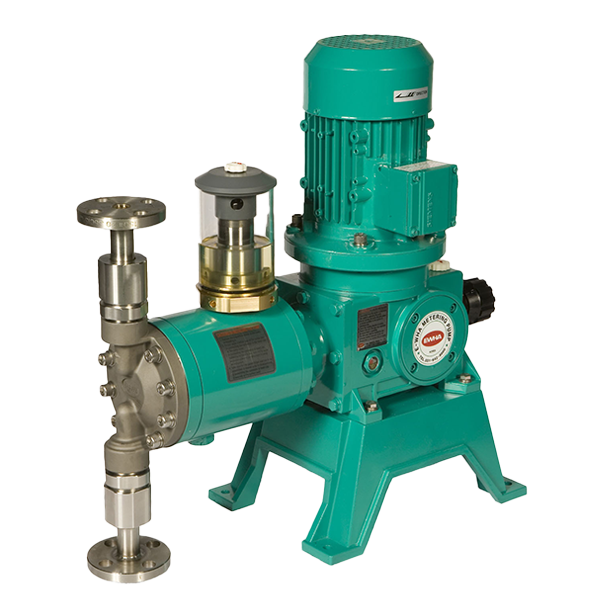

JMH 시리즈
JMH 시리즈는 릴리프 밸브가 내장된 유압구동형 다이아프램식 정량펌프로서 누액이 없어 인화성 약품의 고압 이송에 적합하며, 릴리프 밸브가 내장되어 있어 과도한 압력을 자동적으로 해제하여 시스템을 보호해 주기 때문에 안전하게 약품을 주입할 수 있으며, 또한 카벡스 기어 채용으로 고압 조건 하에서의 내구성이 우수합니다.
모델명에 대한 설명
JMH
1000
P
C
H
- JMH : Simplex, 릴리프밸브내장, 유압구동 다이아프램형, 50~10,000cc/min.
- 공칭토출량 : 1000=1,000cc/min.
- 접액부 재질 : P = PP, K = PVdF, T = PTFE, S4 = SUS304, S6 = SUS316, SL = SUS316L
- 체크볼 재질 : C = 세라믹, S = 스테인레스 스틸
- 배관연결구조 : F = 플랜지(KS 또는 ANSI), H = 호스
JMH series √ 60Hz
| 모 델 | JMH50 | JMH100 | JMH300 | JMH500 | JMH700 | JMH1000 | JMH2000 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | |||
| 최대토출량 | cc/min. | 50 | 100 | 300 | 500 | 750 | 1,200 | 2,200 | ||||||||
| 최대토출압력 | kgf/㎠ | 0.4kW | 50 | 10 | 50 | 10 | 50 | 10 | 50 | 10 | 30 | 10 | 20 | 10 | 15 | 10 |
| 0.75kW | - | - | - | - | - | - | - | - | - | - | 30 | - | 25 | - | ||
| 스트로크수 | spm | 57 | 111 | |||||||||||||
| 접속구경 | 플랜지 | KS 10K 15A / KS 63K 15A | KS 10K 15A / KS 30K 15A | |||||||||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.4~0.75kW/ BLDC MOTOR 단상 AC 220V~삼상 220V~380V~480V 0.4~0.75kW | |||||||||||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4~0.75kW | ||||||||||||||||
| 특성곡선 | P_CURVE_JMH50 | P_CURVE_JMH100 | P_CURVE_JMH300 | P_CURVE_JMH500 | P_CURVE_JMH700 | P_CURVE_JMH1000 | P_CURVE_JMH2000 | |||||||||
| 외형치수 | DIM_JMH50 | DIM_JMH100 | DIM_JMH300 | DIM_JMH500 | DIM_JMH700 | DIM_JMH1000 | DIM_JMH2000 | |||||||||
| 접액부 구조 | C&M_JMH50~10L | |||||||||||||||
| 카탈로그 | CAT_JMH series_kr | |||||||||||||||
| 사용설명서 | MANUAL_JMH series_kr | |||||||||||||||
| 모 델 | JMH3000 | JMH4000 | JMH5000 | JMH6000 | JMH8000 | JMH10L | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | |||
| 최대토출량 | cc/min. | 3,200 | 4,200 | 5,000 | 6,000 | 8,000 | 10,500 | |||||||
| 최대토출압력 | kgf/㎠ | 0.4kW | 12 | 10 | 10 | 10 | 7 | 7 | 7 | 7 | - | - | - | - |
| 0.75kW | 20 | - | 15 | - | 15 | 10 | 12 | 10 | 12 | 10 | 8 | 8 | ||
| 스트로크수 | spm | 111 | ||||||||||||
| 접속구경 | 플랜지 | KS 10K 20A / 20K 20A | 10K 25A | |||||||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.4~0.75kW/ BLDC MOTOR 단상 AC 220V~삼상 220V~380V~480V 0.4~0.75kW | |||||||||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4~1.75kW | ||||||||||||||
| 특성곡선 | P_CURVE_JMH3000 | P_CURVE_JMH4000 | P_CURVE_JMH5000 | P_CURVE_JMH6000 | P_CURVE_JMH8000 | P_CURVE_JMH10L | ||||||||
| 외형치수 | DIM_JMH3000 | DIM_JMH4000 | DIM_JMH5000 | DIM_JMH6000 | DIM_JMH8000 | DIM_JMH10L | ||||||||
| 접액부 구조 | C&M_JMH50~10L | |||||||||||||
| 카탈로그 | CAT_JMH series_kr | |||||||||||||
| 사용설명서 | MANUAL_JMH series_kr | |||||||||||||
JMH series √ 50Hz
| 모 델 | JMH50 | JMH100 | JMH300 | JMH500 | JMH700 | JMH1000 | JMH2000 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | |||
| 최대토출량 | cc/min. | 40 | 80 | 250 | 400 | 625 | 1,000 | 1,830 | ||||||||
| 최대토출압력 | kgf/㎠ | 0.4kW | 50 | 10 | 50 | 10 | 50 | 10 | 50 | 10 | 30 | 10 | 20 | 10 | 15 | 10 |
| 0.75kW | - | - | - | - | - | - | - | - | - | - | 30 | - | 25 | - | ||
| 스트로크수 | spm | 48 | 92 | |||||||||||||
| 접속구경 | 플랜지 | KS 10K 15A / KS 63K 15A | KS 10K 15A / KS 30K 15A | |||||||||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.4~0.75kW/ BLDC MOTOR 단상 AC 220V~삼상 220V~380V~480V 0.4~0.75kW | |||||||||||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4~0.75kW | ||||||||||||||||
| 특성곡선 | P_CURVE_JMH50 | P_CURVE_JMH100 | P_CURVE_JMH300 | P_CURVE_JMH500 | P_CURVE_JMH700 | P_CURVE_JMH1000 | P_CURVE_JMH2000 | |||||||||
| 외형치수 | DIM_JMH50 | DIM_JMH100 | DIM_JMH300 | DIM_JMH500 | DIM_JMH700 | DIM_JMH1000 | DIM_JMH2000 | |||||||||
| 접액부 구조 | C&M_JMH50~10L | |||||||||||||||
| 카탈로그 | CAT_JMH series_kr | |||||||||||||||
| 사용설명서 | MANUAL_JMH series_kr | |||||||||||||||
| 모 델 | JMH3000 | JMH4000 | JMH5000 | JMH6000 | JMH8000 | JMH10L | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | |||
| 최대토출량 | cc/min. | 2,660 | 3,500 | 4,160 | 5,000 | 6,660 | 8,750 | |||||||
| 최대토출압력 | kgf/㎠ | 0.4kW | 12 | 10 | 10 | 10 | 7 | 7 | 7 | 7 | - | - | - | - |
| 0.75kW | 20 | - | 15 | - | 15 | 10 | 12 | 10 | 12 | 10 | 8 | 8 | ||
| 스트로크수 | spm | 92 | ||||||||||||
| 접속구경 | 플랜지 | KS 10K 20A / 20K 20A | 10K 25A | |||||||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.4~0.75kW/ BLDC MOTOR 단상 AC 220V~삼상 220V~380V~480V 0.4~0.75kW | |||||||||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4~1.75kW | ||||||||||||||
| 특성곡선 | P_CURVE_JMH3000 | P_CURVE_JMH4000 | P_CURVE_JMH5000 | P_CURVE_JMH6000 | P_CURVE_JMH8000 | P_CURVE_JMH10L | ||||||||
| 외형치수 | DIM_JMH3000 | DIM_JMH4000 | DIM_JMH5000 | DIM_JMH6000 | DIM_JMH8000 | DIM_JMH10L | ||||||||
| 접액부 구조 | C&M_JMH50~10L | |||||||||||||
| 카탈로그 | CAT_JMH series_kr | |||||||||||||
| 사용설명서 | MANUAL_JMH series_kr | |||||||||||||
※ 상기 사양표는 참고용이며 유압다이아프램 펌프는 사양 접수 후 주문제작 합니다.
- 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
- 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
- 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
- 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
- 자흡 높이는 2m 이내 입니다.
- 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
- 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
- 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
