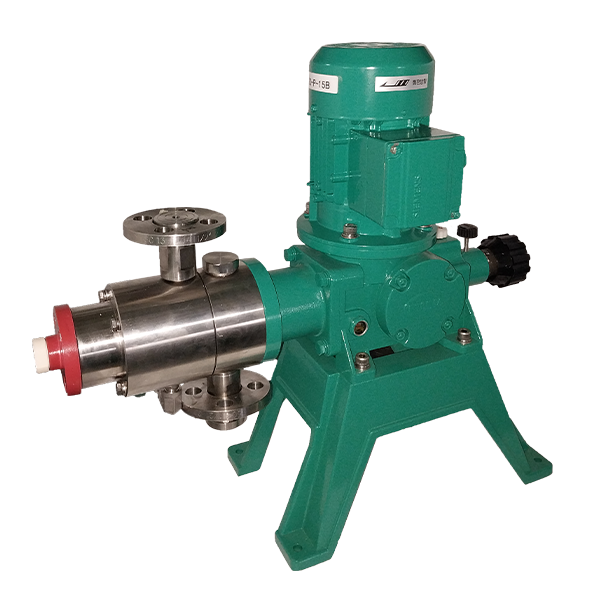

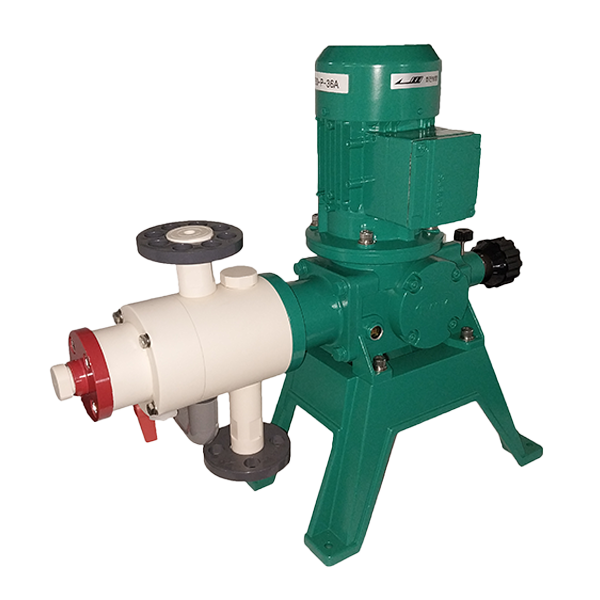

JSiRV 시리즈
JSiRV 다이아프램식 정량펌프는 세계 특허의 Simplex type 에어챔버 내장형 제품으로 맥동방지 기능이 있어 기존의 일반형 정량펌프에서 발생되는 맥동으로 인한 제반 문제점을 해결하기 위해 펌프를 연동 시키거나 에어 챔버 또는 어큐물레이터를 추가로 설치할 필요가 없으며, 소음과 진동이 없어 정숙한 운전으로 정밀도 높은 약품 주입을 할 수 있습니다. 또한, 릴리프 밸브가 내장되어 있어 토출폐쇄 운전으로 인한 과도한 압력 상승시 시스템보호를 위해 자동적으로 압력이 해소되는 제품으로 별도의 외장형 릴리프 밸브를 설치할 필요가 없으며 보다 안전한 환경에서 사용 할 수 있습니다.
모델명에 대한 설명
JSiRV
1000
P
C
H
- JSiRV : Simplex, 안전강화 릴리프밸브내장형, 에어챔버내장 무맥동형, 25~8,000cc/min.
- 공칭토출량 : 1000=1,000cc/min.
- 접액부 재질 : P = PP, K = PVdF, T = PTFE, S4 = SUS304, S6 = SUS316, SL = SUS316L
- 체크볼 재질 : C = 세라믹, S = 스테인레스 스틸
- 배관연결구조 : F = 플랜지(KS 또는 ANSI), H = 호스
JSiRV series √ 60Hz
| 모 델 | JSiRV25 | JSiRV50 | JSiRV100 | JSiRV300 | JSiRV500 | JSiRV1000 | |
|---|---|---|---|---|---|---|---|
| 최대토출량 | cc/min. | 25 | 50 | 150 | 360 | 520 | 1,200 |
| 최대토출압력 | kgf/㎠ | 10 | 10 | 10 | 7 | 5 | 5 |
| 스트로크수 | spm | 57 | 111 | ||||
| 접속구경 | 호 스 | 내경 Φ6 | 내경 Φ10 | ||||
| 플랜지 | KS 10K 15A | ||||||
| 표준적용모터 | 3상 AC 220V, 380V, 440V, 0.2kW/ BLDC MOTOR 단상 220V~삼상220V~480V 0.2kW | ||||||
| 특성곡선 | P_CURVE_JSiRV25 | P_CURVE_JSiRV50 | P_CURVE_JSiRV100 | P_CURVE_JSiRV300 | P_CURVE_JSiRV500 | P_CURVE_JSiRV1000 | |
| 외형치수 | DIM_JSiRV25 | DIM_JSiRV50 | DIM_JSiRV100 | DIM_JSiRV300 | DIM_JSiRV500 | DIM_JSiRV1000 | |
| 접액부 구조 | C&M_JSiRV25~8000 | ||||||
| 카탈로그 | CAT_JSiRV series_kr | ||||||
| 사용설명서 | MANUAL_JSiRV series_kr | ||||||
| 모 델 | JSiRV2000 | JSiRV3000 | JSiRV4000 | JSiRV5000 | JSiRV6000 | JSiRV8000 | |
|---|---|---|---|---|---|---|---|
| 최대토출량 | cc/min. | 2,200 | 3,300 | 4,300 | 5,000 | 6,000 | 8,000 |
| 최대토출압력 | kgf/㎠ | 5 | 5 | 5 | 5 | 5 | 5 |
| 스트로크수 | spm | 111 | |||||
| 접속구경 | 호 스 | 내경 Φ10 | 내경 Φ16 | ||||
| 플랜지 | KS 10K 15A | KS 10K 20A | |||||
| 표준적용모터 | 0.2kW/BLDC 0.2lW | 3상 AC 220V, 380V, 440V, 0.4kW/ BLDC MOTOR 단상 220V~삼상220V~480V 0.4kW | |||||
| 특성곡선 | P_CURVE_JSiRV2000 | P_CURVE_JSiRV3000 | P_CURVE_JSiRV4000 | P_CURVE_JSiRV5000 | P_CURVE_JSiRV6000 | P_CURVE_JSiRV8000 | |
| 외형치수 | DIM_JSiRV2000 | DIM_JSiRV3000 | DIM_JSiRV4000 | DIM_JSiRV5000 | DIM_JSiRV6000 | DIM_JSiRV8000 | |
| 접액부 구조 | C&M_JSiRV25~8000 | ||||||
| 카탈로그 | CAT_JSiRV series_kr | ||||||
| 사용설명서 | MANUAL_JSiRV series_kr | ||||||
JSiRV series √ 50Hz
| 모 델 | JSiRV25 | JSiRV50 | JSiRV100 | JSiRV300 | JSiRV500 | JSiRV1000 | |
|---|---|---|---|---|---|---|---|
| 최대토출량 | cc/min. | 20 | 40 | 125 | 300 | 430 | 1,000 |
| 최대토출압력 | kgf/㎠ | 10 | 10 | 10 | 5 | 5 | 5 |
| 스트로크수 | spm | 48 | 92 | ||||
| 접속구경 | 호 스 | 내경 Φ6 | 내경 Φ10 | ||||
| 플랜지 | KS 10K 15A | ||||||
| 표준적용모터 | 3상 AC 220V, 380V, 440V, 0.2kW/ BLDC MOTOR 단상 220V~삼상220V~480V 0.2kW | ||||||
| 특성곡선 | P_CURVE_JSiRV25 | P_CURVE_JSiRV50 | P_CURVE_JSiRV100 | P_CURVE_JSiRV300 | P_CURVE_JSiRV500 | P_CURVE_JSiRV1000 | |
| 외형치수 | DIM_JSiRV25 | DIM_JSiRV50 | DIM_JSiRV100 | DIM_JSiRV300 | DIM_JSiRV500 | DIM_JSiRV1000 | |
| 접액부 구조 | C&M_JSiRV25~8000 | ||||||
| 카탈로그 | CAT_JSiRV series_kr | ||||||
| 사용설명서 | MANUAL_JSiRV series_kr | ||||||
| 모 델 | JSiRV2000 | JSiRV3000 | JSiRV4000 | JSiRV5000 | JSiRV6000 | JSiRV8000 | |
|---|---|---|---|---|---|---|---|
| 최대토출량 | cc/min. | 1,880 | 2,750 | 3,580 | 4,160 | 5,000 | 6,660 |
| 최대토출압력 | kgf/㎠ | 5 | 5 | 5 | 5 | 5 | 5 |
| 스트로크수 | spm | 92 | |||||
| 접속구경 | 호 스 | 내경 Φ10 | 내경 Φ16 | ||||
| 플랜지 | KS 10K 15A | KS 10K 20A | |||||
| 표준적용모터 | 0.2kW/BLDC 0.04kW | 3상 AC 220V, 380V, 440V, 0.4kW/ BLDC MOTOR 단상 220V~삼상220V~480V 0.4kW | |||||
| 특성곡선 | P_CURVE_JSiRV2000 | P_CURVE_JSiRV3000 | P_CURVE_JSiRV4000 | P_CURVE_JSiRV5000 | P_CURVE_JSiRV6000 | P_CURVE_JSiRV8000 | |
| 외형치수 | DIM_JSiRV2000 | DIM_JSiRV3000 | DIM_JSiRV4000 | DIM_JSiRV5000 | DIM_JSiRV6000 | DIM_JSiRV8000 | |
| 접액부 구조 | C&M_JSiRV25~8000 | ||||||
| 카탈로그 | CAT_JSiRV series_kr | ||||||
| 사용설명서 | MANUAL_JSiRV series_kr | ||||||
- 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
- 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
- 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
- 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
- 자흡 높이는 2m 이내 입니다.
- 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
- 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
- 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
